3.5MHz用のG.Pアンテナ・続き

　その後、マッチング回路用に発注していたプラボックスを入手し、中にコイルを固定してからアンテナの根元に設置しました。　先ずディップメーターで同調点を測ってみます。　コイルをショートしないでそのまま延長コイルとしてやってみると、偶然にも1.8MHｚ付近でディップします！！。　「上手く行けば1.8と3.5の2バンドやれるかな？。」などと欲張った考えもチラチラ浮かんできますが、二兎を追う者は一兎を・・の例えもあるので、ここはグッとこらえて3.5に集中です。　コイルのほぼ7割近くをショートすると、大体3.5ＭＨｚに同調しました。　ここでアナライザーを使って測ってみました。　コイルのショート位置を動かしながらいい点を探した結果、|Z|=23.2　R=23.3　j=-0.8 などとこれも偶然、半分夢みたいな値になりました。　「こりゃ、何もせんでインピーダンス変換トランスをいれるだけでいけるかも？。」と言う訳で、毎度お世話になっているGYPさんから提供して頂いた、大型トロイダルコア2個を重ねて使う事に。　ところが、コアに巻くのに丁度良い線が見当たらず探したところ、某放送局払い下げのコイル状に巻かれていたSMA-JとSMA-Pが両端についたセミリジットケーブルを見つけ、これを利用する事にしました。　太さが約2.5m/m銅パイプなので柔らかく巻きやすいです。　（しかし、これって買えば随分高そうですがいくらするのかな？。）などと余計な事を想いながらも、心を鬼にして「エイヤッ。」とコネクタ部分を切断してケーブルを引き延ばし、2段重ねのトロイダルコアに16回ほど巻き付けて完成。　両端に50Ω抵抗をつけて、アナライザを使ってタップを数か所決めてインピーダンスを測り、大体20～30Ω近辺を把握しておきます。　これをボックスに入れてアンテナとのマッチングをアナライザーを使って測りながら決めます。　

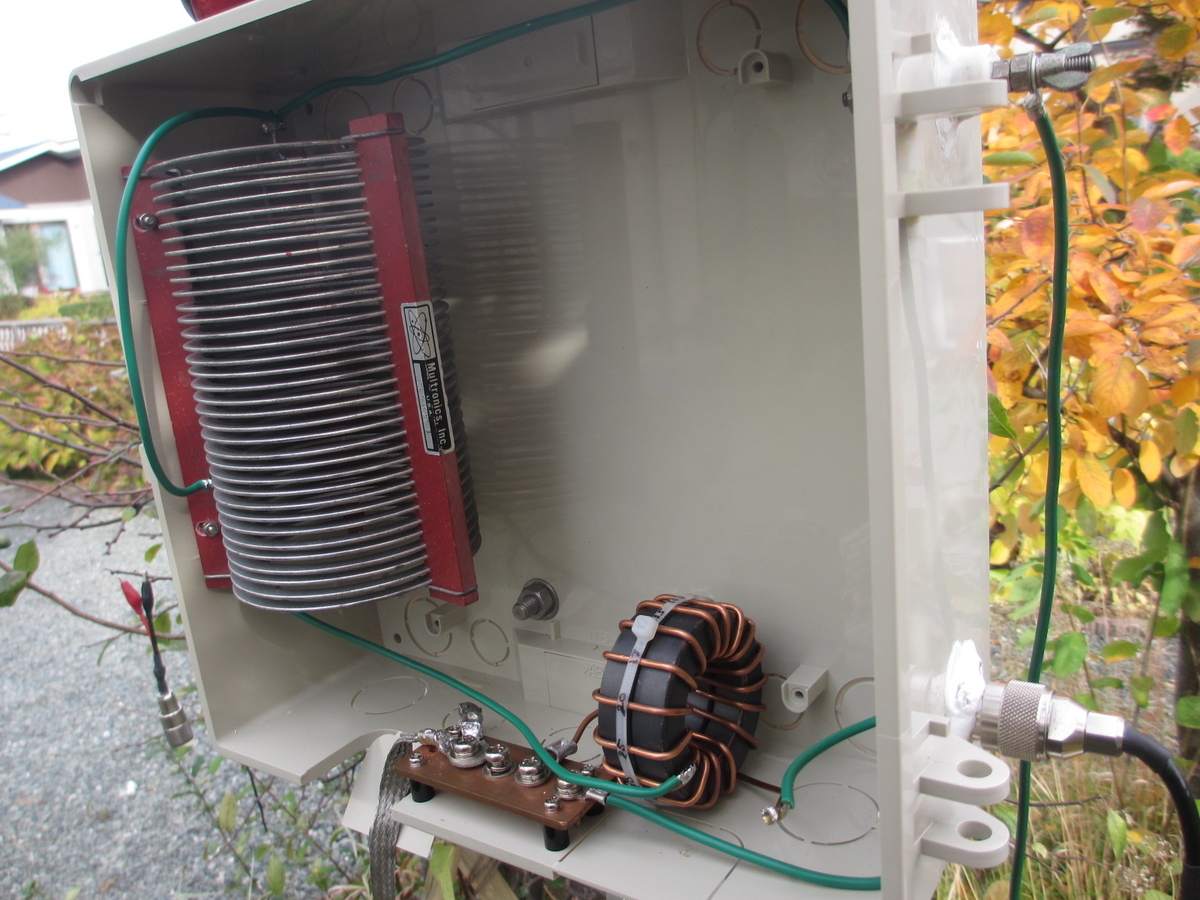

　　　　↓　ボックスの中身。　大きなコイルとインピーダンス変換トランス

　　　　↓　アナライザーを使ってSWR特性を見る。　良すぎる！！。

　さて、この冬のローバンドシーズン、期待はしているのですが、それよりも冬のあの暴風雪に耐えられるのか、こっちの方が心配です。
