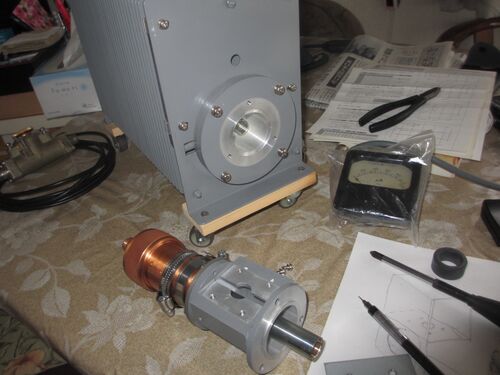

前回は、BIRD43のユニットを取り付けしただけでしたが、 今回は検知部をトロイダルコア式の-20dBカプラーにして、全面的にやり直してみる事にしました。 まず、現状の検知部をバラして、同軸の芯にあたるパイプ部分を取り出しました。 ⇩ 検知部の取り出し 次…

今使っているダミーは、某FM局用だったので特定周波数帯のレベル検知回路が装備されています。 中を見るといわゆるCM結合型になっていました。 結合部の長さは３ｃｍ程度なので1.8MHz～7MHzでは感度がかなり悪そうだと思い、 原型を撤去して別の物を代わりに…
